丹佛斯VLT® FC31 系列是丹佛斯結合實際工程應用需求研制的針對風機、水泵、暖通空調等低負載市場的工程型產品，集成了風機、水泵應用相關工藝，可廣泛應用于供水、供熱、污水處理、HVAC 和項目改造等領域。

項目	規格
輸入電源	電壓：三相 380~480V (-20%~+10%)
	頻率：48~62Hz
	最大不平衡度：3%
輸出電源	輸出電壓：三相，0~100% 輸入電壓
輸出電源	輸出頻率：V/F控制：0~400Hz；矢量控制：0~200Hz
主要控制功能	控制模式：V/F，矢量控制
	過載能力：110% 額定電流 (60秒)，150% 額定電流 (1秒)
	載波頻率：2k~16kHz
	速度設定分辨率：數字：0.001Hz；模擬：最大操作頻率的0.5‰
	開環轉速控制精度 (30~4000rpm)：誤差±8 rpm
控制命令來源	操作面板、數字端子、通訊控制字
設定頻率來源	面板、模擬量、通訊給定
加減速時間	4組可設置，范圍：0.05-3600.00秒
基本功能	速度/轉矩開環控制、過程閉環控制、電機自學習、直流/交流制動、自動轉差補償、自動穩壓、多點V/F曲線、頻率跟蹤起動等
應用功能	點動、多段速、簡易PLC、機械制動控制、UP/DOWN、計數器、計時器、內置PID控制器等
保護功能	電源缺相、欠壓/過壓、過流/過載、輸出缺相/短路/接地、過熱、信號斷線、CPU故障等
輸入端子	5個數字量輸入；2個模擬量輸入（支持電壓/電流/電阻信號）
輸出端子	6個繼電器輸出；2個模擬量輸出（支持電壓/電流信號）
電源端子	1個24V/200mA，1個10V/10mA
通訊端子	1組，最大波特率115200 bit/s
面板顯示	5位8段LED，可顯示頻率、電流、報警等信息；帶狀態指示燈
監視功能	可監視頻率、電流、電壓、功率、端子狀態、故障記錄（最近10次）等
環境要求	防護等級：IP20
	操作溫度：-10℃~50℃（45℃以上需降容）
	操作濕度：5%-85%（95%時不結露）
	振動：≤75kW: 1.14g；90-450kW: 0.7g
	最大海拔：1000米（以上需降檔）
	電機線長：屏蔽線50米，非屏蔽線100米
其他	37kW及以上機型內置直流電抗器

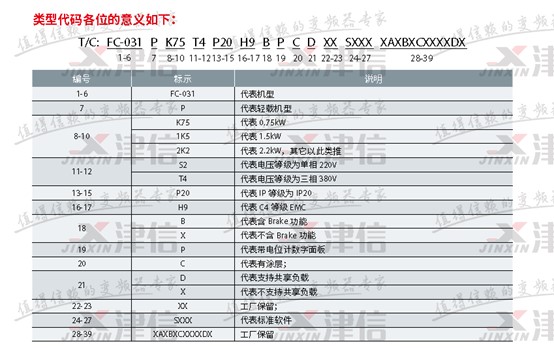

丹佛斯FC31變頻器型號描述含義如下

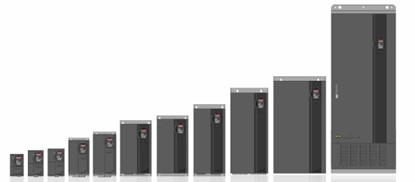

丹佛斯FC31系列變頻器功率范圍如下：

額定功率 (kW)	輸入電壓	輸入電流 (A)	輸出電流 (A)	阻抗值 (mΩ)	風速 (m³/h)	凈重 (kg)
0.75	3X380-480V	3.7	2.3	38.5	51	1.3
1.5	3X380-480V	6.7	3.6	38.5	51	1.3
2.2	3X380-480V	9	5.1	62.2	51	1.3
4	3X380-480V	15.5	9	122.9	51	2
5.5	3X380-480V	20.5	12.5	138.4	51	2
7.5	3X380-480V	27	17	211.6	68	2.5
11	3X380-480V	38	25	262.4	124	5.8
15	3X380-480V	50	32	339.3	110	5.8
18.5	3X380-480V	60	38	418	230	8
22	3X380-480V	71	45	468.2	272	8
30	3X380-480V	91	60	676.3	303	19
37	3X380-480V	112	75	780	927.8	22
45	3X380-480V	136	91	974.8	403	26
55	3X380-480V	165	112	1174.6	476	26
75	3X380-480V	224	152	1655	595	37
90	3X380-480V	268	183	2204	646	60
110	3X380-480V	326	224	2600	714	60
132	3X380-480V	390	270	3178	850	60
160	3X380-480V	460	330	3689	1029	99
185	3X380-480V	530	385	4268	1190	99
200	3X380-480V	575	415	4627	1292	99
220	3X380-480V	605	440	4855	1411	99
250	3X380-480V	672	480	5323	1564	220
280	3X380-480V	751	540	6543	1700	250
315	3X380-480V	845	605	7251	1870	250
355	3X380-480V	950	680	7497	2125	250
400	3X380-480V	1071	775	8284	2380	250
450	3X380-480V	1205	880	8965	2350	250
500	3X380-480V	1340	980	9840	2550	265
