一、丹佛斯FC302變頻器開機前安全準備與接線檢查(斷電操作)
1. 安全須知
1)接線、檢修前必須斷開主電源,等待直流母線電容完全放電(至少 20 分鐘),用測電儀確認無電壓后再操作,避免觸電風險;
2)確保變頻器安裝環境通風良好,無粉塵、油污、積水,遠離高溫、強電磁干擾設備。
2. 工具與資料準備
1)電工工具:十字 / 一字螺絲刀、剝線鉗、壓線鉗、測電儀;
2)資料:電機銘牌(額定功率、電壓、電流、頻率、轉速)、FC302 變頻器型號確認(匹配電機功率與電源電壓)。
3. 接線核查
(1)主回路接線
— 三相電源進線:R/L1、S/L2、T/L3 端子,嚴禁反接;
— 電機接線 : U/T1、V/T2、W/T3 輸出端子,接線牢固無松動;
— 地線 PE:可靠接地,接地電阻符合工業規范,杜絕漏電、設備跳停隱患。
(2)控制回路關鍵接線
— 安全轉矩關斷:短接 12 號與 37 號端子,未短接將無法啟動電機;
— 慣性停車端子:27 號端子默認帶安全停車功能,需將參數5-12設為 0(無功能),避免啟動被限制;
— 無外部控制需求(如端子啟停、模擬量調速),其余控制端子無需額外接線,直接用 LCP 面板操作。
4. 設備外觀檢查
— 變頻器外殼無破損、端子無氧化、接線柱無松動;
— 電機無卡滯、機械連接無異常,負載端處于可運行狀態。
二、初次上電與面板初始化
1. 上電操作
— 合上變頻器主電源開關,緩慢上電,觀察變頻器無異常聲響、無冒煙、無報警代碼顯示;
— LCP 面板完成自檢后,進入待機界面,若面板無顯示或報錯,立即斷電,重新核查接線(重點檢查電源、地線、12/37 號端子短接情況)。
2. 面板基礎設置
— 語言切換:將 LCP 面板操作界面調成中文,方便后續參數設置,按面板菜單鍵進入系統設置,選擇 “語言” 后切換為中文,確認保存;
— 狀態確認:待機界面查看電源電壓、面板指示燈狀態,無異常即可進入參數設置環節。
三、核心參數設置
1. 面板操作
菜單鍵進入參數組 → 翻頁鍵選擇參數號 → 加減鍵調整數值 → 確認鍵保存 → 退出鍵返回待機界面,所有參數嚴格按電機銘牌填寫,避免電機運行異常。
2. 核心參數

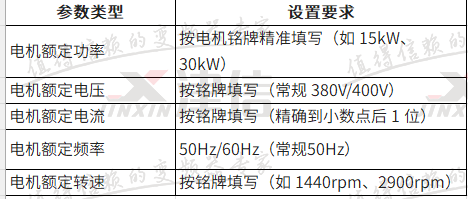

(1)電機基礎參數(匹配電機銘牌?核心)

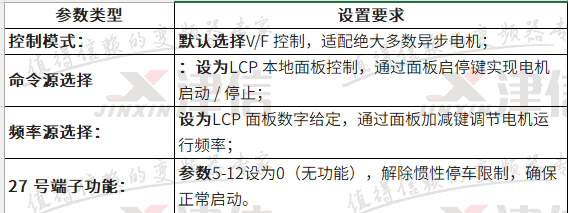

(2)控制模式與啟停參數

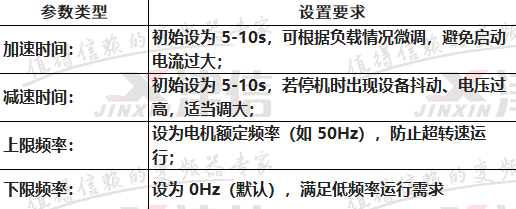

(3)運行節奏參數
3. 可選參數(按需設置)
— 點動(JOG)參數:設置點動頻率(5-10Hz)、點動加減速時間(2-3s),方便現場轉向測試;
— 保護參數:電機過載保護、變頻器過流保護,一般使用出廠默認值。
四、空載試運行
參數設置完成后,脫開電機與負載的機械連接,進行空載試運行。
1、點動測試轉向:按面板點動鍵(JOG),電機點動運行,觀察轉向是否符合生產需求;若轉向錯誤,立即停機并斷開電源,交換 U/T1、V/T2、W/T3 任意兩相接線,重新上電測試。
2、低頻率試運行:按面板啟動鍵,電機啟動,通過加減鍵將頻率調至 20-30Hz,持續運行 3-5 分鐘,觀察電機狀態:
— 無異常異響、無劇烈振動、轉速平穩;
— LCP 面板顯示運行電流正常(無過載、無過流)。
3、額定頻率試運行:緩慢將頻率升至電機額定頻率,運行 5-10 分鐘,監測電機溫升、變頻器運行狀態,無異常后按停止鍵,電機按設定減速時間平穩停機。
4、空載試運行全程無報錯、無異常,即可進入帶載運行環節;若出現異響、振動、報警,立即停機,重新核查電機參數與接線。
五、帶載正常運行
空載試運行無故障后,重新連接電機與負載,確保機械連接牢固、無卡滯,按平穩啟動、逐步升頻原則操作:
1、合上負載端機械開關,檢查負載設備處于可運行狀態;
2、按面板啟動鍵,電機啟動,先將頻率調至工作頻率的 50%,運行 2-3 分鐘;
3、觀察 LCP 面板顯示的運行電流、輸出頻率、電壓,同時檢查電機溫升、負載設備運行狀態(無卡滯、無異響、無抖動);
4、無異常后,通過面板加減鍵緩慢升頻至額定工作頻率,持續觀察 5-10 分鐘;
5、帶載運行穩定,變頻器無報警、電機無過載、負載滿足工藝要求,表示丹佛斯 FC302 變頻器開機調試完成,可投入正常生產。
?
