Danfoss inverter applications in tubular stranding machines
摘要：本文介紹了丹佛斯FC300系列變頻器，配合MCO305運動控制選件，在管式絞線機上的應用；并簡述了開發過程。
關鍵詞：丹佛斯變頻器 MCO305 管式絞線機
Abstract: This article introduced Danfoss FC300 series inverter applications in tubular stranding machines with MCO305 motion control option, and its development process.
Keywords: Danfoss Inverter MCO305 Tubular stranding machine
引言：管式絞線機絞線機是一種能廣泛應用于各類軟/硬導體線(鋼絞線、鋁絞線及銅絞線等)及電子線（如:電源線、耳機線等）的絞合機械設備，使多根單支導體扭成一股，達到線材的工藝要求。其控制關鍵在于需要絞籠轉速和牽引輪轉速保持高度同步。
一、工藝介紹：

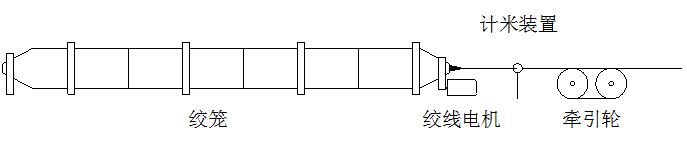

6+1型管式絞線機的主要機械結構如下圖所示：
其中：
1.絞籠：內部裝有放線搖籃，將要扭絞的線盤安裝在搖籃上，絞籠轉動將這些線纜扭絞在一起，絞籠由絞線電機帶動。絞籠由無縫鋼管成型，重量可達數噸，工作轉速可達500 RPM至750 RPM。
2.牽引輪：在絞籠轉動的同時，牽引電機帶動牽引輪轉動，并且牽引電機需要根據節距的設定按照一定的同步系數與絞線電機保持同步。
3.計米裝置：扭絞后的線纜穿過計米裝置，帶動計米輪轉動的同時出發計米輪上的接近開關，以實現計米。
二、主要電氣部件配置
Danfoss FC301 75kW*1
Danfoss FC302 37kW + MCO305*1
Siemens S7-224XP 擴展8DI、8DO*1
Siemens Smartline1000*1
PLC的PORT1口與兩臺變頻器在一個總線上，采用FC協議進行通信；PORT0則連接西門子的人機屏。其中牽引電機變頻器FC302上，安裝MCO305選件卡，同時將兩個電機的編碼器都接到MCO305上。由絞籠電機作為主軸，牽引電機作為從軸與主軸同步運動。
三、開發過程：
1.變頻器需要的參數確定：
為了實現高精度的同步控制，兩個變頻器都必須在1-**參數中正確設置電機的各個參數，并進行完整的AMA（電機自適應）；設定FC301變頻器的電機控制方式為速度閉環控制，并選擇反饋來源為選件卡上的編碼器；除此之外，需要優化的參數還包括：轉矩和電流、最高轉速的限制，PID控制器的參數，通信參數，發生故障后的處理方式等。
2.同步的實現：
要實現牽引變頻器的同步運動，除了完成以上的參數設置外，還需要兩個條件：同步命令信號和電子齒輪比。
對于同步命令信號，指定變頻器或同步卡上的任意DI口作為同步命令信號口，在Aposs軟件中為MCO305編寫程序，程序中還包括了手動動作、報警處理等內容。當變頻器得到該同步命令信號后，便會開始進入同步運行狀態。

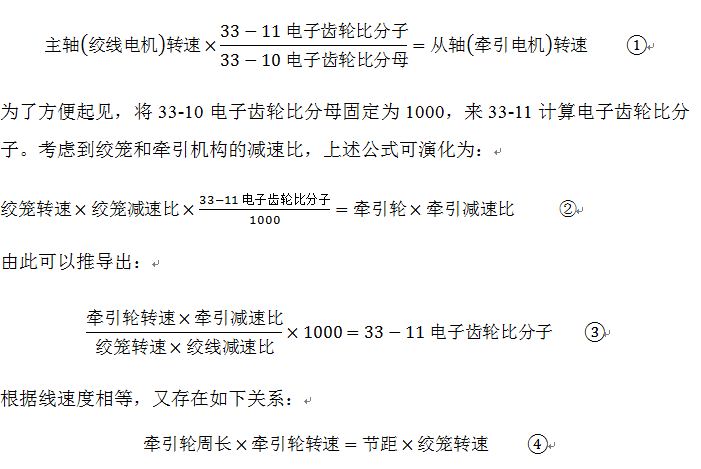

對于電子齒輪比，它由變頻器的中33-10（Sync Factor Master，電子齒輪比分母）和33-11（Sync Factor Slave，電子齒輪比分子）共同組成。計算公式為：
其中，絞籠轉速、節距由操作者給出，牽引輪周長、牽引減速比和絞線減速比取決于機械結構，由以上公式④推導出牽引輪轉速并帶入公式③，即可求出電子齒輪比分子，在計算的過程中須保證單位統一，計算出的電子齒輪比分子轉化為整數并通過FC協議寫入FC302的33-11參數。
3. 減速過程：
當檢測到機器發生故障或急停按鈕被按下時，需要機器以最快速度完成停車，這種情況下同時進行電氣制動（制動電阻）和機械制動（氣動抱閘）；當產量即將達到是，停車過程為——先通過電氣制動將絞籠轉速降低至某一設定值，然后再投入機械抱閘。在實際開發中，為了實現最佳的制動效果，需要合理分配電氣制動和機械制動所承擔的制動工作量，防止制動電阻嚴重發熱使得控制柜內溫度過高，也要防止機械制動機構耗損過快。
無論采用何種停機方式，在制動過程牽引輪均要和絞籠保持同步，以防止絞線節距改變或發生斷線。
4. 電磁干擾問題：
開發過程中，發生絞線變頻器使能后牽引電機亂動的現象，檢查發現使能后，來自主軸編碼器的反饋脈沖數持續增長，而此時主軸并沒有轉動。因為本裝置變頻器功率較大，且都安裝在同一個電氣柜內，產生了電磁干擾問題。根據現場情況采取相應措施，問題得以解決。
四、程序結構
開機后，首先進行通信和狀態的初始化。初始化完成后同時調用工作序列、報警和通信子程序。工作序列中，包含手動和自動兩種狀態，自動運行又包括機組準備（包括：松開機械抱閘、關閉防護門等動作）和機器運行兩個狀態。報警程序用于對機器狀態進行實時監控，并根據故障情況執行相關動作。通信程序用于PLC和變頻器的FC協議通信。
五、結語
現場實際運行過程中，完善的參數設置選項和監控功能保證了設備運行平穩高效。系統調試也十分簡單易行，得到客戶的一致好評。
參考文獻
[1] MCO305 操作說明. MG.34.K1.41. Danfoss
[2] S7-200可編程控制器系統手冊. A5E00307992-04. Siemens
